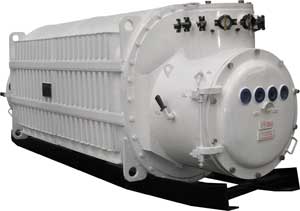

Подстанция комплектная трансформаторная взрывобезопасная КТПВ‑1250/6(1600/6) разработана для электроснабжения высокопроизводительных угледобывающих комплексов с повышенной энерговооруженностью.
Подстанция состоит из распределительного устройства высшего напряжения (РУВН), силового сухого трансформатора с естественным воздушным охлаждением и распределительного устройства низшего напряжения (РУНН) с двумя автоматическими выключателями, обеспечивающими электроэнергией две независимые отходящие линии с защитой каждой из них от опасных утечек тока и от тока короткого замыкания.
Кроме того, в подстанции предусмотрены:
- защита от перегрева обмоток силового трансформатора;
- дистанционное отключение низковольтных токоприемников;
- контроль сопротивления изоляции отходящих присоединений в отключенном положении и защита от подачи напряжения при пониженном сопротивлении их изоляции.

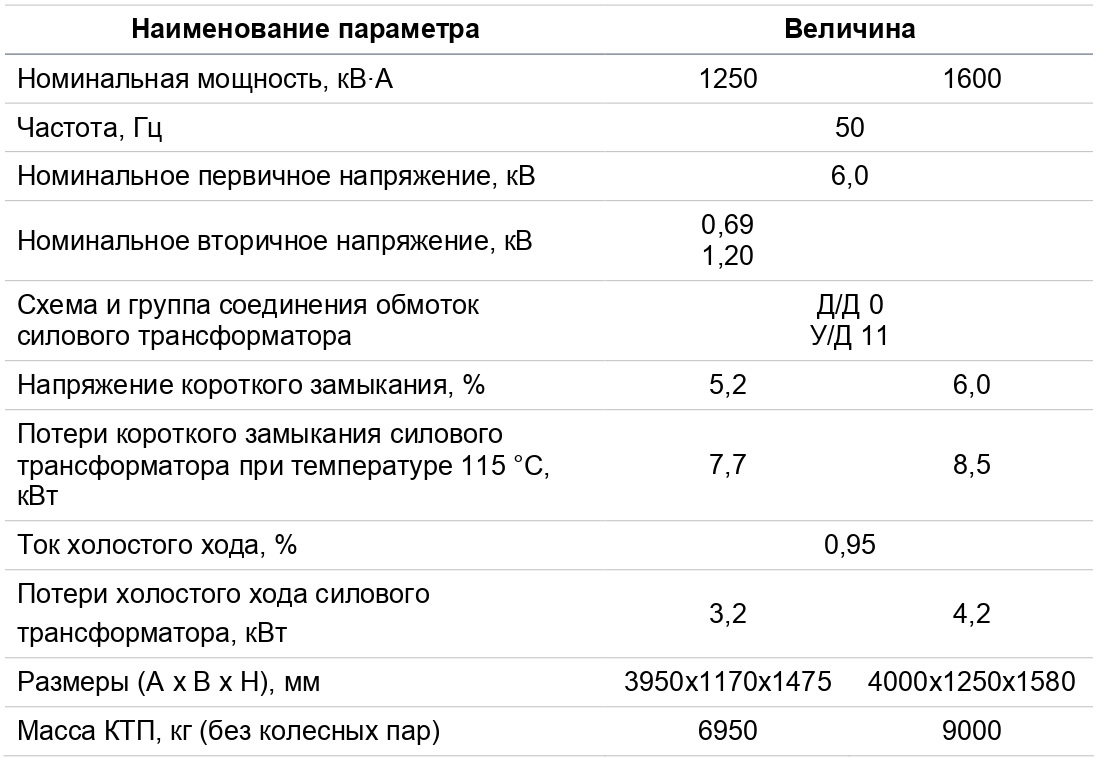

Технические характеристики
Все составные части подстанции объединены общей системой блокировки, препятствующей отключению высоковольтного разъединителя холостого хода в РУВН при включенной нагрузке и открыванию крышек подстанции при включенных коммутационных аппаратах.
