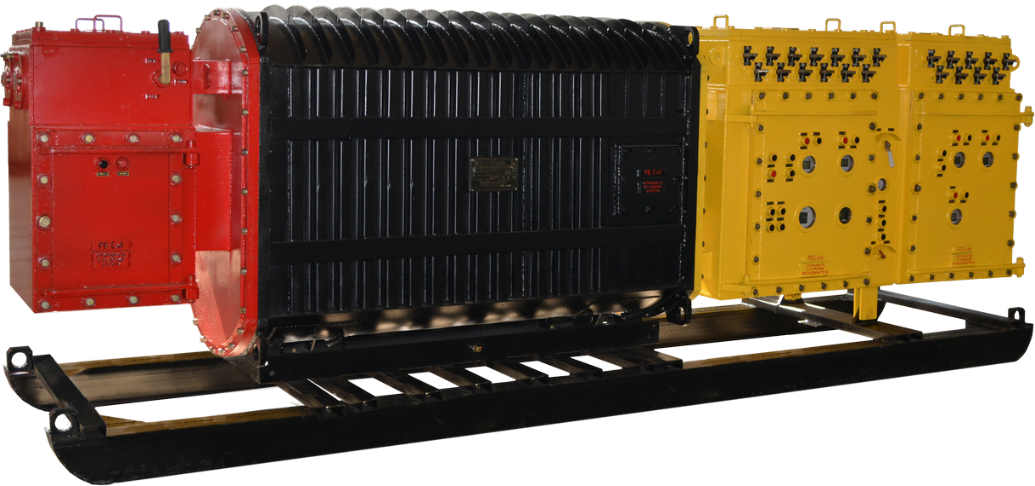

Пятифидерная взрывобезопасная комплектная трансформаторная
подстанция ТВПШ‑630/6‑1,2/0,69‑21‑5‑УХЛ5
Взрывобезопасная КТП с двухканальным источником питания и распределительным устройством низшего напряжения на пять отходящих присоединений (типа энергопоезд) ТВПШ‑630/6‑1,2/0,69‑21‑5‑УХЛ5 предназначена для раздельного электроснабжения обособленных токоприемников.
КТП типа ТВПШ‑630/6‑1,2/0,69‑21‑5‑УХЛ5, разработанная ГУ «НИИВЭ»:
- имеет уровень взрывозащиты РВ‑4В‑3В‑Иа(Exdia1) по ГОСТ12.2.020‑76 (по международным нормам EN50014 и EN50018);
- соответствует степени защиты IP54 по ГОСТ 14254‑96, обеспечиваемой оболочками;
- максимально удовлетворяет тяжелым условиям эксплуатации электрооборудования угольных шахт и рудников;
- обеспечивает комплекс необходимых защит, в том числе защиту обслуживающего персонала от поражения электрическим током; регулируемую максимальную токовую защиту; защиту от подачи напряжения на отходящие присоединения с низким сопротивлением изоляции;
- осуществляет защиту силового трансформатора от перегрева;
- обеспечивает электромеханическую блокировку разъединителя холостого хода при включенном высоковольтном автоматическом выключателе;
- имеет возможность подключения аппарата газовой защиты и ламп местного освещения;
- имеет в своем составе трехфазный двухканальный источник питания 4 кВт на 127 или (и) 220 В;
- снабжена микропроцессорными блоками защиты, сигнализации управления и диагностики КТП;
- обеспечивает управление фидерами и передачу данных о работе подстанции через АСУ‑ТП горного предприятия по искробезопасному интерфейсу Modbus RS‑485.

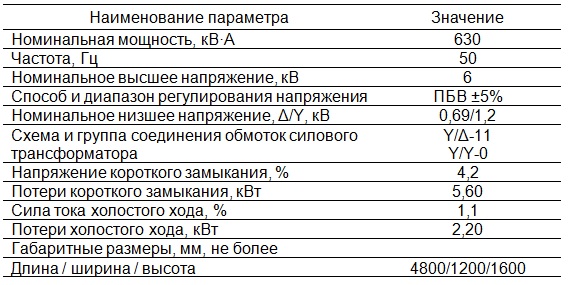

Технические характеристики
