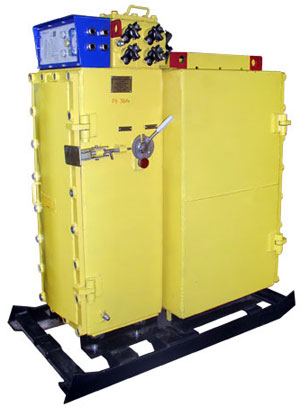

УСТРОЙСТВО ВЕНТИЛЬНОГО КАСКАДА ВЗРЫВОЗАЩИЩЕННОЕ УВКВ‑250 У5
Устройство вентильного каскада взрывозащищенное УВКВ‑250 У5 предназначено для управления асинхронным двигателем с фазным ротором по системе асинхронно-вентильного каскада для электропривода подъемных машин, конвейеров, напочвенных, монорельсовых дорог и других машин, эксплуатирующихся на горнорудных предприятиях и шахтах, в том числе опасных по газу (метану) или пыли.
Устройство обеспечивает
- автоматическое регулирование скорости двигателя;
- автоматическое включение короткозамыкателя;
- рекуперацию энергии в питающую сеть.
Условия эксплуатации
- температура окружающего воздуха от +5°С до +35°С;
- верхнее значение относительной влажности окружающего воздуха (98±2) % при температуре (35±2) °С;
- запыленность окружающей атмосферы не более 1200 мг/м3;
- наклон в любую сторону от горизонтального положения до 15°;
- изменение напряжения питающей сети от 85 до 110 % номинального значения.
Устройство обеспечивает следующие защиты и блокировки
- защиту от перегрузки по току ротора двигателя;
- нулевую защиту;
- защиту от перегрева двигателя;
- защиту от перегрева силовых полупроводниковых приборов и сглаживающего дросселя;
- предупредительный контроль изоляции ротора двигателя;
- защиту от замыканий в цепях дистанционного управления;
- электрическую блокировку, обеспечивающую невозможность отключения разъ-единителя под токовой нагрузкой;
- механическую блокировку, обеспечивающую невозможность доступа в отсек с коммутационной аппаратурой при включенном разъединителе.

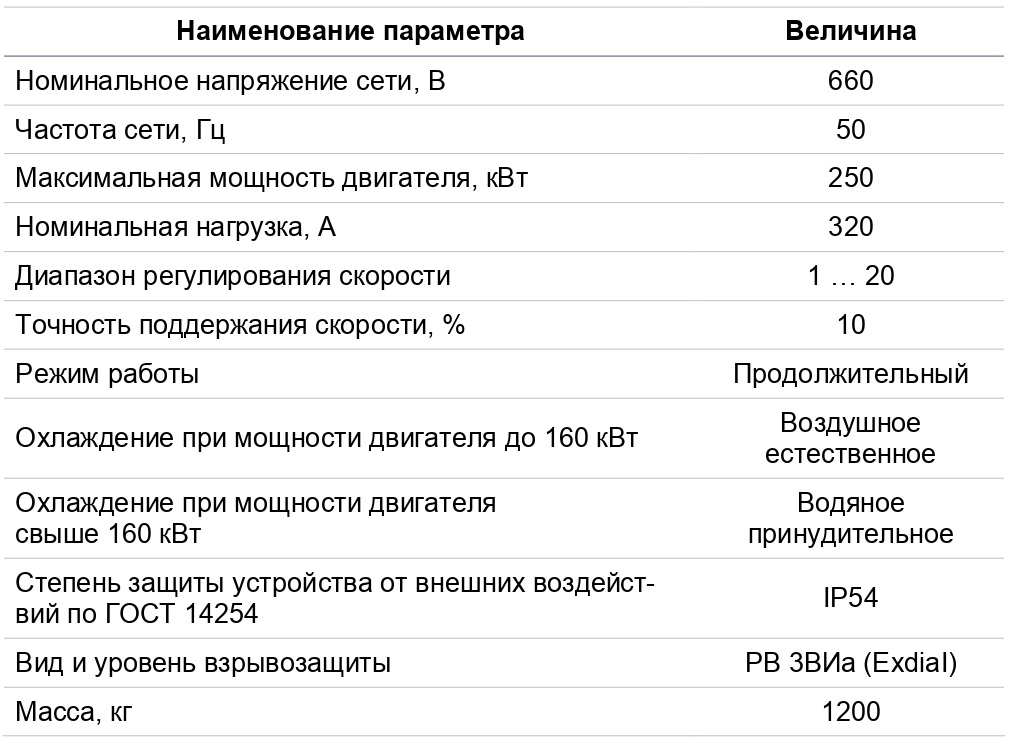

Технические характеристики
