Комплект предназначен для управления с пола или из кабины мостовыми и козловыми кранами грузоподъемностью до 0,5 МН (50 тс), в качестве привода на которых используются трехфазные электродвигатели с короткозамкнутым ротором.

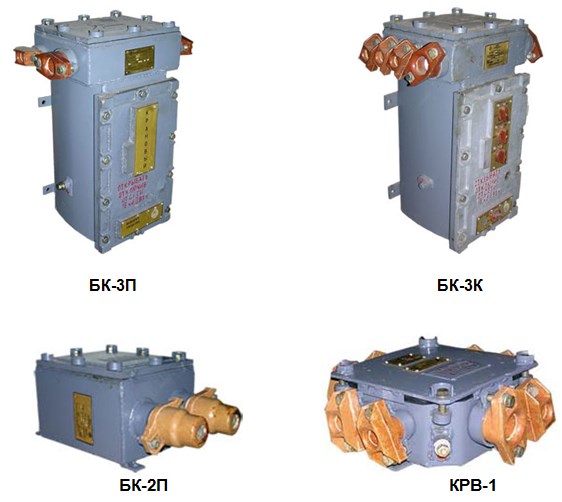

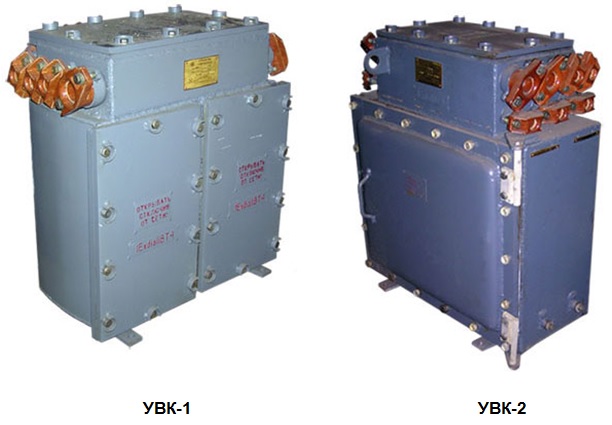

Комплект состоит из устройств комплектных взрывозащищенных УВК‑1 и УВК‑2, блоков управления БК‑2П, БК‑3П и БК‑3К, коробок разветвительных КРВ‑1, постов управления.
Комплект изготавливается в климатическом исполнении У или Т.
Аппараты комплекта имеют маркировку взрывозащиты в соответствии с таблицей технических характеристик и согласно маркировке могут применяться во взрывоопасных зонах всех классов в соответствии с гл. 7.3 ПУЭ и другими документами, определяющими применяемость электрооборудования во взрывоопасных средах.
Кнопочные посты во взрывоопасной зоне должны применяться только вместе с комплектными устройствами УВК‑1 или УВК‑2.
Комплект не рассчитан для работы в среде, содержащей активные пары и газы, разрушающие металл, изоляцию, лакокрасочные и гальванические покрытия.
Условия эксплуатации
- относительная влажность окружающей среды 98±2 % при температуре 25 °С;
- высота над уровнем моря не более 1000 м;
- допустимая вибрация мест крепления аппаратов с частотой до 25 Гц при ускорении не более 0,5 g;
- рабочее положение устройств комплектных и блоков – вертикальное, допускается отклонение от вертикали – не более 5° в любую сторону;
- рабочее положение коробок и постов – любое.

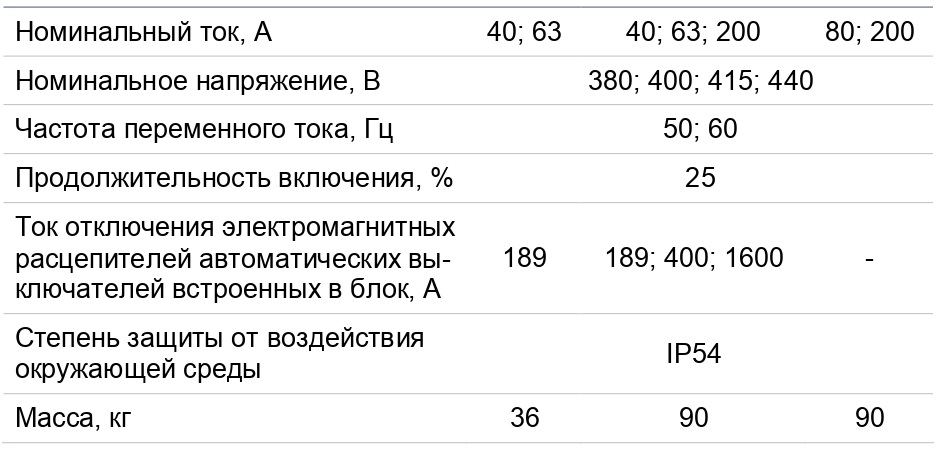

Технические характеристики блоков управления

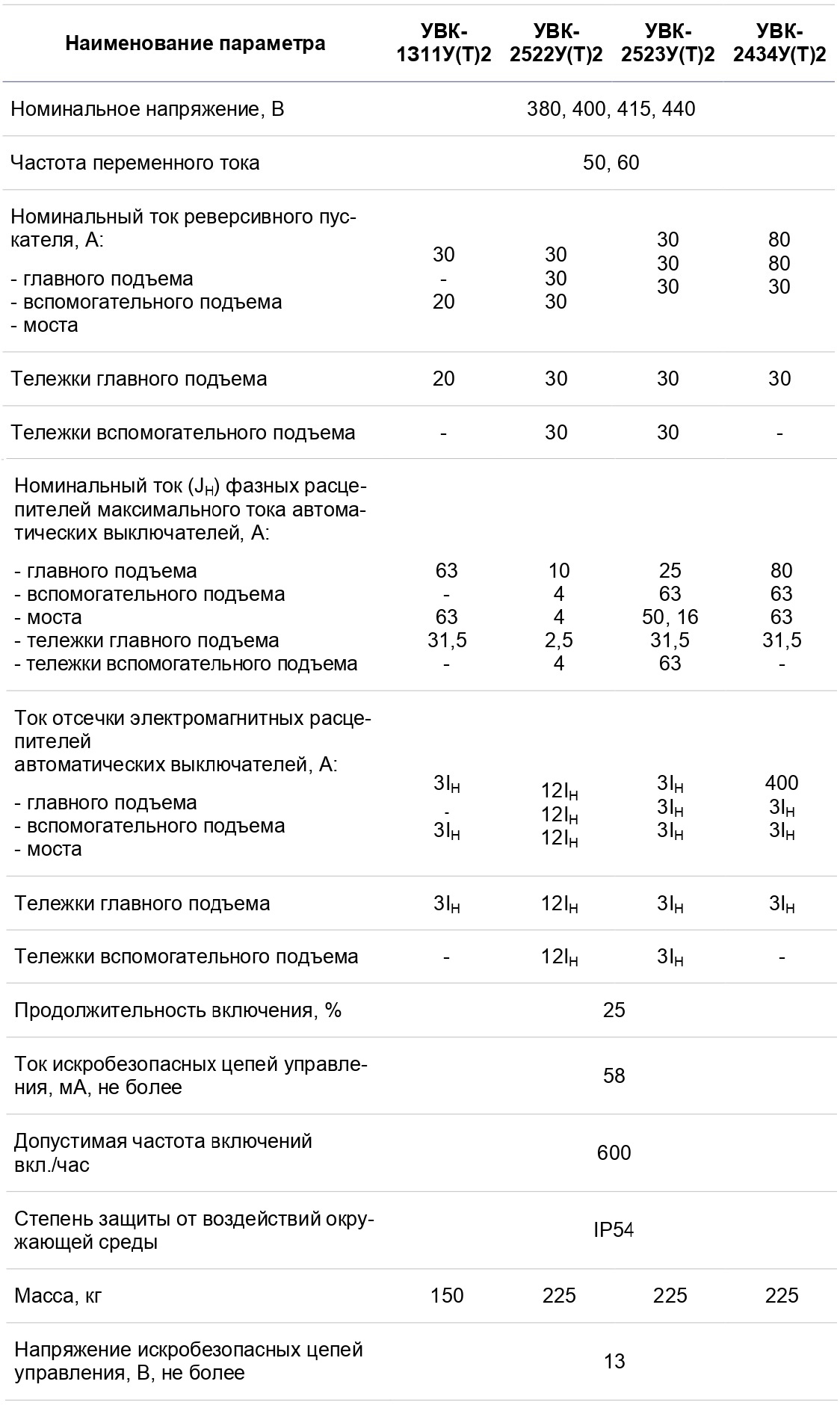

Технические характеристики устройств комплектных взрывозащищенных
