Комплект аппаратов предназначается для управления электрическими кранами, оборудованными взрывозащищенными талями грузоподъемностью до 0,05‑МН (5‑тс).

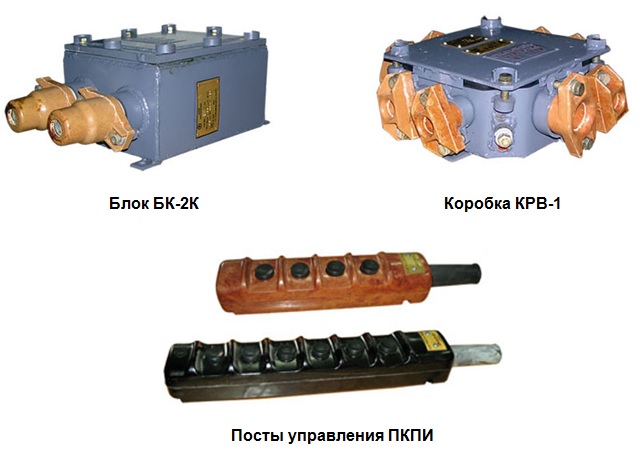

Комплект состоит из блоков управления БК‑2К, БК‑2П, коробки разветвителей КРВ‑1 и подвесного кнопочного поста.
Комплект изготавливается в климатическом исполнении У или Т.
Аппараты комплекта имеют маркировку взрывозащиты в соответствии с таблицей 1 и согласно маркировке могут применяться во взрывоопасных зонах всех классов в соответствии с гл. 7.3 ПУЭ и другими нормативно-техническими документами, опре-деляющими применяемость электрооборудования во взрывоопасных зонах.
Блоки управления БК‑2К имеют искробезопасные цепи управления с уровнем взрывозащиты «ia», к которым могут подключаться серийно выпускаемые датчики, кнопки, концевые и путевые выключатели, которые соответствую требованиям п. 7.3.72 гл. 7.3 ПУЭ и могут устанавливаться во взрывоопасных зонах помещений и наружных установок согласно гл. 7.3 ПУЭ и другим директивным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.
Комплект не рассчитан для работы в среде, содержащей активные пары и газы, разрушающие металл, изоляцию, лакокрасочные и гальванические покрытия.
Условия эксплуатации
- относительная влажность окружающей среды 98±2 % при температуре 25 °С;
- высота над уровнем моря не более 1000 м;
- группа условий эксплуатации М3 по ГОСТ 17516‑72;
- рабочее положение блока БК‑2К – на вертикальной плоскости кабельными вводами влево и вправо; блока БК‑2П – кабельными вводами вверх;
- допустимое отклонение – до 5° в любую сторону; коробки и поста – любое.

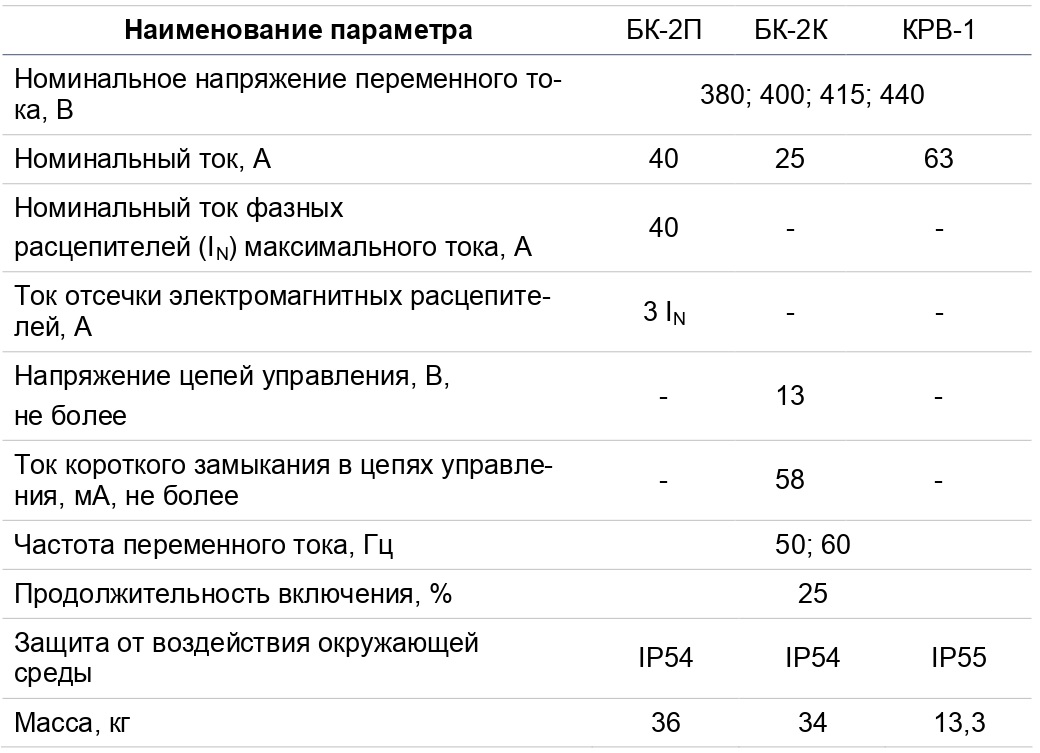

Технические характеристики
