Пускатели предназначены для местного и (или) дистанционного управления включением и отключением трехфазных асинхронных электродвигателей с короткозамкнутым ротором, эксплуатируемых в трехфазных сетях переменного тока частотой 50 Гц электроустановок химической, газовой, нефтяной и других отраслей промышленности, а также (в зависимости от типоисполнений) для защиты от перегрузки и (или) токов короткого замыкания в отходящих цепях. Могут применяться для управления кран-балками, механизмами задвижек и др.
Пускатели изготавливаются в реверсивном и нереверсивном исполнениях.
Исполнение по взрывозащите 1ExdeIIВТ4, степень защиты от внешних воздействий окружающей среды оболочки аппаратного отделения IP54, вводного отделения IP56 по ГОСТ 14254‑96.
Условия эксплуатации
- температура окружающей среды от -40±2 до +40±2 °С;
- относительная влажности окружающей среды до 100 % при температуре 25 °С;
- рабочее положение в пространстве – вертикальное;
Пускатели могут изготавливаться с набором аппаратуры и кабельных вводов по требованию заказчика.

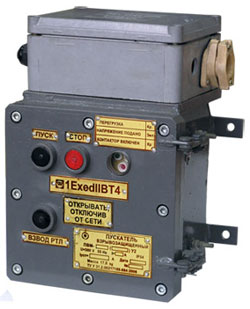

Пускатель состоит из вводного и аппаратного отделений.
Отделение ввода предназначено для ввода силовых кабелей и кабелей цепей управления. Оно расположено на верхней стенке аппаратного отделения.
Аппаратное отделение состоит из сварного металлического корпуса и крышки. Корпус и крышка образуют взрывонепроницаемую оболочку.
В корпусе на задней стенке установлена монтажная панель с набором аппаратуры. В зависимости от типоисполнений пускателей набор аппаратуры может состоять из реверсивных и нереверсивных контакторов, электротеплового токового реле, автоматического выключателя.
На внутренней боковой поверхности корпуса справа расположен привод включения автоматического выключателя (для исполнения пускателя с автоматическим выключателем), рукоятка которого выведена наружу.
На крышке с внутренней стороны установлены кнопки управления (кнопки «Пуск» и «Стоп») и светодиодные индикаторы.
Электрическая схема в зависимости от типоисполнения пускателя обеспечивает
- пуск и остановку электродвигателя с короткозамкнутым ротором;
- защиту от токов короткого замыкания отходящих силовых цепей для пускателей с автоматическим выключателем (уставка по току срабатывания электромагнитного расцепителя 10 Iном);
- нулевую защиту;
- защиту отходящих присоединений от токовых перегрузок недопустимой продол-жительности, в том числе возникающих при обрыве одной из фаз;
- световую сигнализацию о подаче напряжения;
- световую сигнализацию о включенном состоянии контактора;
- световую сигнализацию о срабатывании электротеплового токового реле.

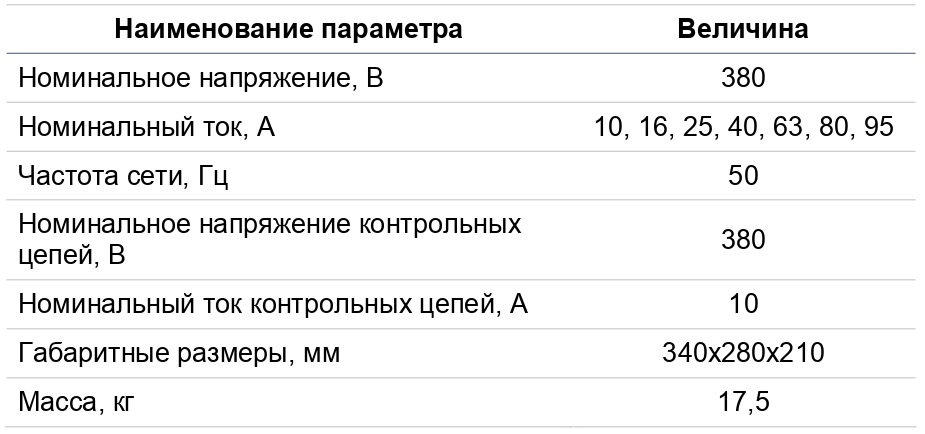

Технические характеристики
