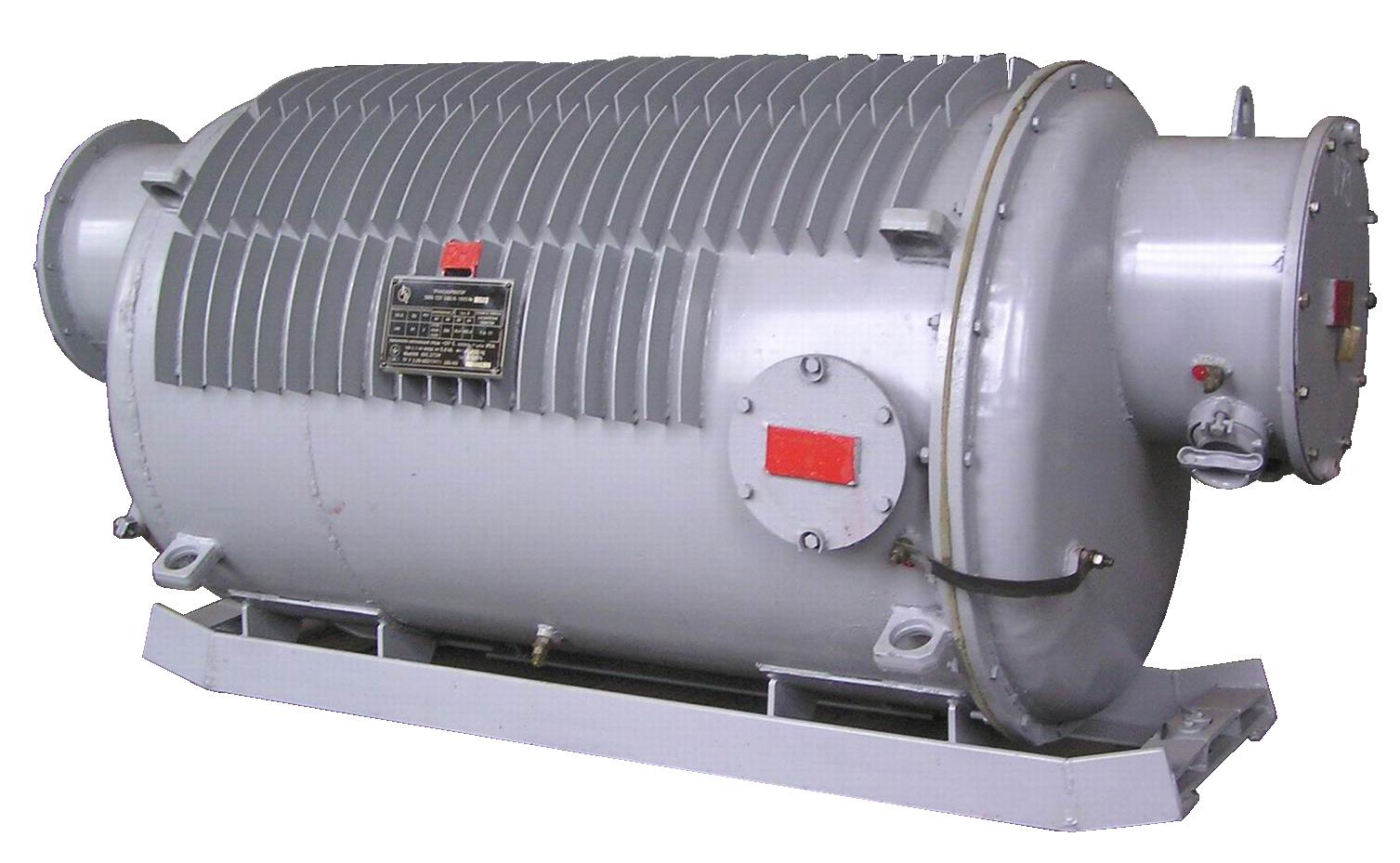

Трансформатор 2ТСП‑160/6 предназначен для питания выпрямительных агрегатов в электрических сетях переменного тока частотой 50 (60) Гц в рудниках и шахтах не опасных по газу и пыли и рассчитан для эксплуатации в условиях умеренного и холодного климата. Исполнение трансформатора – рудничное нормальное РН1.
Трансформатор состоит из следующих составных частей:
- активная часть;
- корпус с вводной коробкой ВН;
- крышка с выводной коробкой НН;
- ходовой части.
Магнитопровод силового трансформатора стержневого типа выполнен из холоднокатаной текстурованной электротехнической стали с низкими удельными потерями.
Обмотка ВН имеет отводы для возможности регулирования коэффициента трансформации в пределах ±5%, выведенные на изоляционную панель.
В трансформаторе установлены датчики температуры для защиты от перегрева.
Кожух трансформатора цилиндрической формы с оребренной боковой поверхностью. На боковой стенке кожуха имеется люк для доступа к регулировочным отводам.
На торцевой стенке корпуса установлена вводная кабельная коробка с муфтой для ввода высоковольтного кабеля.
Выводная коробка на крышке трансформатора имеет две муфты под силовой кабель и две муфты под контрольный.
Пылеводонепроницаемость фланцевых соединений обеспечивается уплотнительными прокладками.

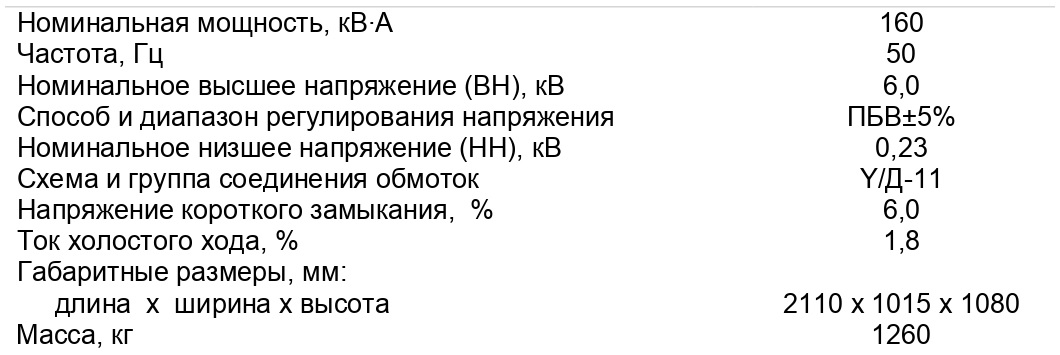

Технические характеристики
