Трансформатор ТСВА‑630/6‑0,23 предназначен для питания трехфазным переменным током промышленной частоты подогревателей колонны синтеза аммиака работающих во взрывоопасной зоне класса 2 согласно НПАОП 40.1‑1.32‑01 «Правила устройства электроустановок. Электрооборудование специальных установок»
Силовой трансформатор собран на стержневом магнитопроводе из холоднокатаной текстурованной электротехнической стали с низкими удельными потерями. Обмотки трансформатора выполнены медным проводом с изоляцией класса Н (180 °С).
На обмотках низшего напряжения установлены температурные датчики для защиты от перегрева.

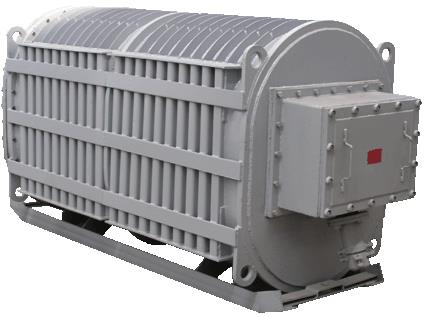

Корпус трансформатора выполнен овальной формы с гофрированной боковой поверхностью, с охлаждающими трубами. Вводная коробка имеет муфту для ввода высоковольтного кабеля.
Выводная коробка имеет шесть кабельных муфт для ввода одножильных кабелей по одному в каждой муфте диаметром до 40 мм и две муфты для ввода контрольных кабелей диаметром до 32 мм: одна для присоединения тепловых реле к ячейке, питающей трансформатор и одна для вывода нейтрали НН трансформатора.
Корпус и кабельные коробки выполнены во взрывонепроницаемом исполнении.
Маркировка по взрывозащите – 2ExeIIT1.
Степень защиты трансформатора – IР54 по ГОСТ 14254‑80.

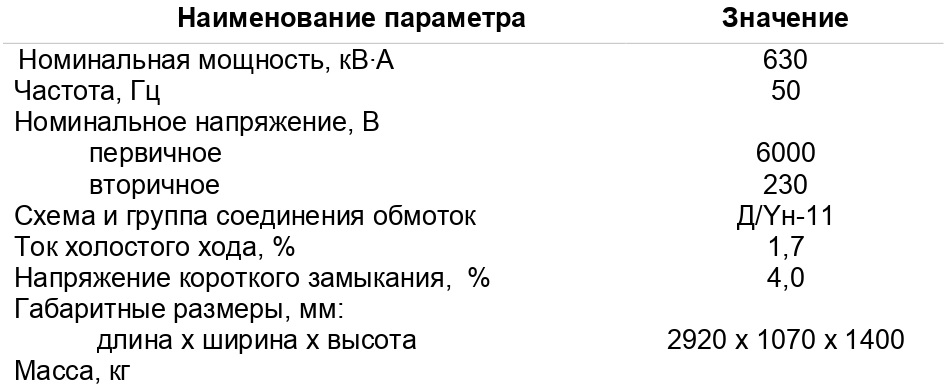

Технические характеристики
