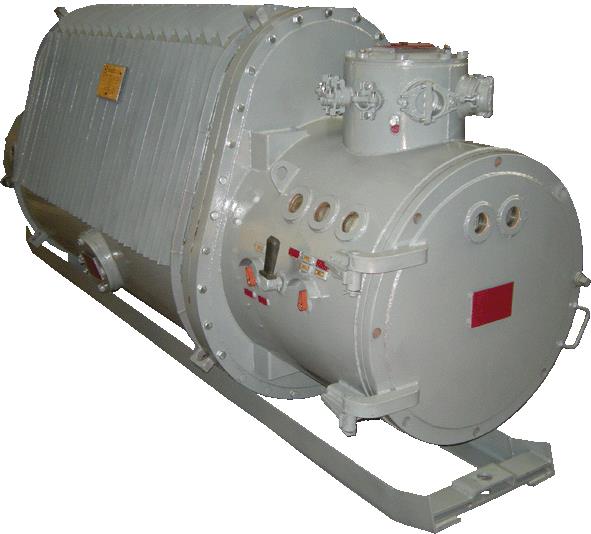

Подстанция трансформаторная ТСВПВ‑630/6 предназначена для бесперебойного электроснабжения приоритетных электроприемников (вентиляторов местного проветривания, газоотсасывающих установок и т.п.) угольных шахт, опасных по газу (метану) и угольной пыли, а также для обеспечения защиты от токов утечки и максимальной токовой защиты линий низшего напряжения.
В РУВН подстанции помещен разъединитель – выключатель нагрузки способный отключить ток нагруженного трансформатора.
В РУНН подстанции размещены:
- два автоматических выключателя: один на 630 А в технологической линии и один на 250 А в линии ВМП;
- аппарат защиты от утечек тока, обеспечивающий селективное отключение автоматических выключателей, причем первым отключается выключатель технологической линии. В случае возникновения утечки в технологической линии, упомянутая отключается, а выключатель в линии ВМП остается включенным;
- блоки максимальной токовой защиты в обеих отходящих линиях;
- блок защиты выходных цепей напряжением 36 В от короткого замыкания и предварительного контроля изоляции;
- аппаратура сигнализации и управления.
Оболочки трансформатора и распределительных устройств выполнены во взрывонепроницаемом исполнении по уровню и виду взрывозащиты РВ‑4В‑3В‑Иа.
Кабельная коробка РУВН имеет два кабельных ввода под сухую заделку бронированного кабеля, а РУНН – два кабельных ввода под силовой кабель.

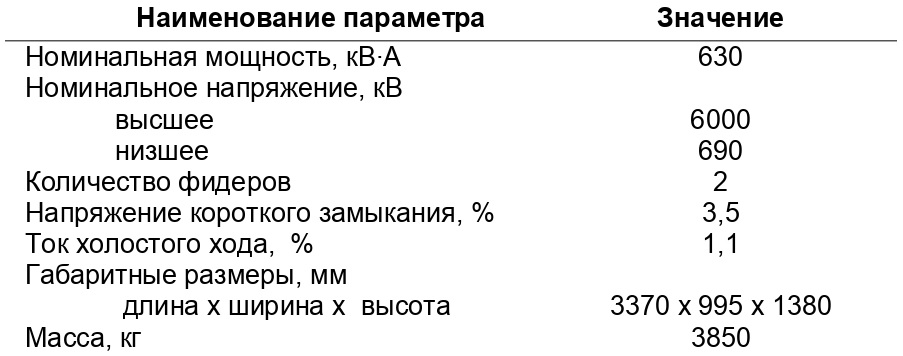

Технические характеристики
