Трансформатор ТСВР‑630/6 предназначен для электроснабжения трехфазным переменным током промышленной частоты токоприемников, работающих в шахтах, опасных по газу (метану) и угольной пыли, с целью деления шахтной электрической сети на участки, не имеющие гальванической связи между собой, для установки высоковольтных аппаратов защиты от утечек тока.
Трансформатор состоит из активной части (силовой трансформатор), взрывонепроницаемого корпуса, вводной коробки ВН, крышки с выводной коробкой ВН1 и ходовой части.
Магнитопровод силового трансформатора стержневого типа выполнен из холоднокатанной текстурованной электротехнической стали с низкими удельными потерями.
Обмотки трансформатора цилиндрические слоевые выполнены медным проводом с изоляцией класса нагревостойкости Н (180 °С).
Обмотка ВН имеет отводы для возможности изменения коэффициента транс-формации в пределах ±5%, выведенные на изоляционную панель.

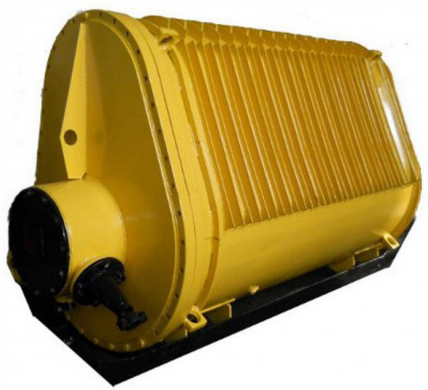

Для защиты от перегрева трансформатор снабжен датчиками температуры. Корпус трансформатора грушевидной формы с гофрированной боковой поверхностью. На боковой стенке трансформатора имеется люк для доступа к регулировочным отводам.
Выводная коробка ВН1 имеет три муфты: муфта для подключения КТП, муфта для вывода нейтрали и муфта подключения датчиков температуры к аппарату защиты.

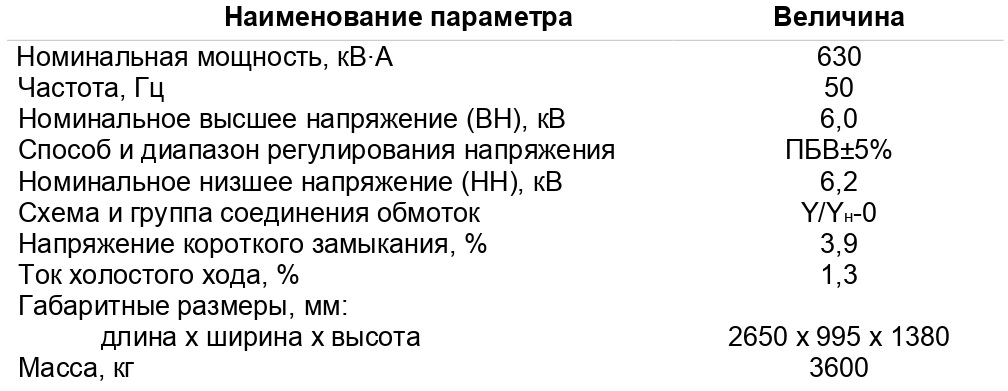

Технические характеристики
