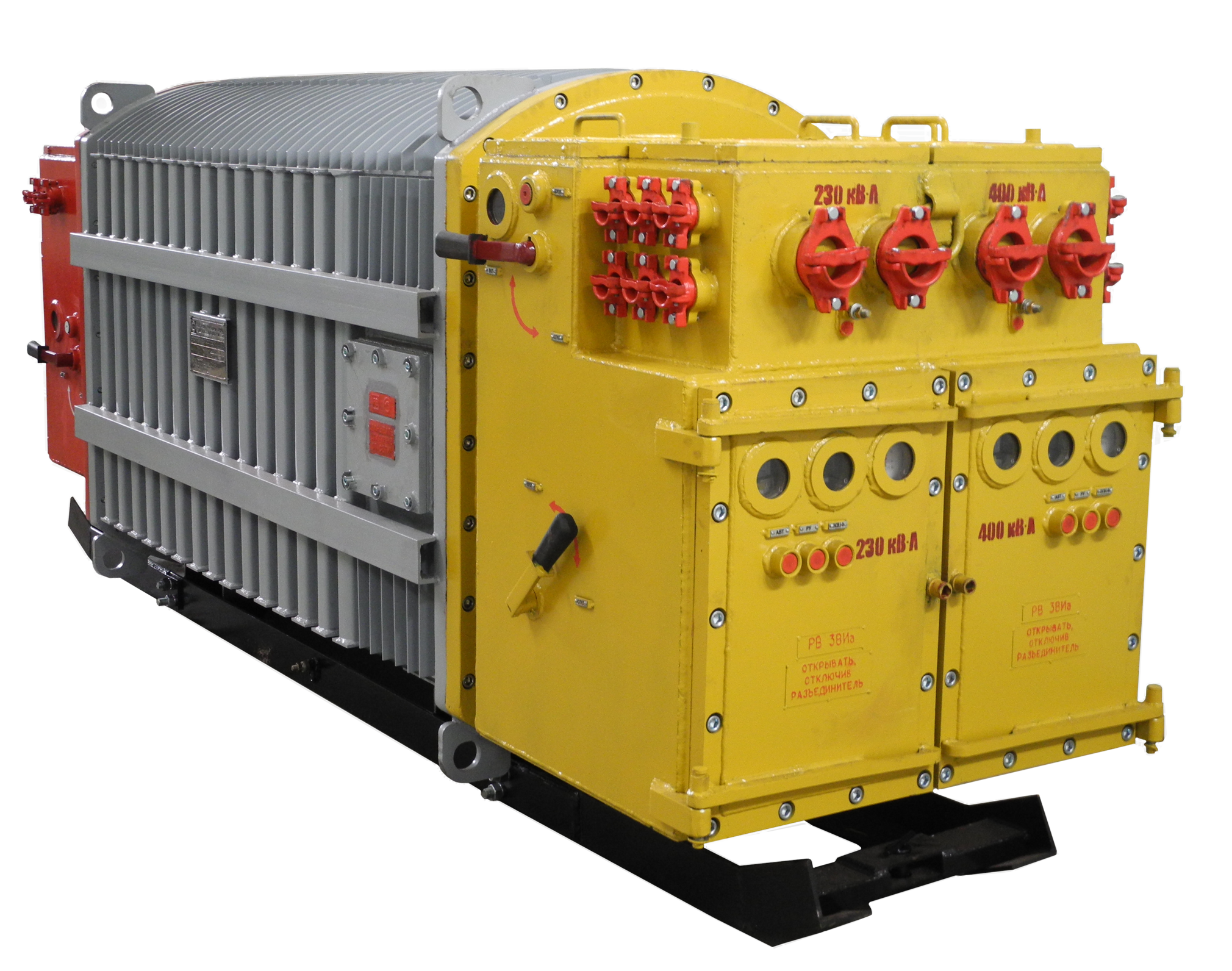

ДВУХФИДЕРНЫЕ ВЗРЫВОБЕЗОПАСНЫЕ КОМПЛЕКТНЫЕ ТРАНСФОРМАТОРНЫЕ
ПОДСТАНЦИИ ТВПШ‑В‑630/6‑1,2/0,69
Двухфидерная взрывобезопасная КТП типа ТВПШ‑В‑630/6‑1,2/0,69 предназначена для раздельного электроснабжения обособленных токоприемников, в том числе резервных вентиляторов местного проветривания и газоотсасывающих установок угольных шахт или двух технологических токоприемников или одного технологического и вентилятора местного проветривания. В любом случае при возникновении токов утечки и срабатывании защиты в одной из сетей вторая остается под напряжением. Это позволяет осуществить бесперебойную работу вентилятора местного проветривания при отключении технологической линии.
КТП, разработанные ГУ «НИИВЭ»:
- имеют уровень взрывозащиты РВ‑4В‑3В‑Иа(Exdia1) по ГОСТ12.2.020‑76 (по международным нормам EN50014 и EN50018);
- соответствуют степени защиты IP54 по ГОСТ 14254-96, обеспечиваемой оболочками;
- максимально удовлетворяют тяжелым условиям эксплуатации электрооборудования угольных шахт и других взрывоопасных производств;
- обеспечивают весь комплекс необходимых защит, в том числе защиту обслужи-вающего персонала от поражения электрическим током; максимальную токовую защиту с регулируемой уставкой тока срабатывания; защиту от подачи напряжения на отходящее присоединение с низким сопротивлением изоляции;
- защиту силового трансформатора от перегрева;
- электромеханическую блокировку разъединителя холостого хода при включенном автоматическом выключателе;
- возможность подключения газовой защиты и местного освещения;
- сигнализацию о срабатывании защит.

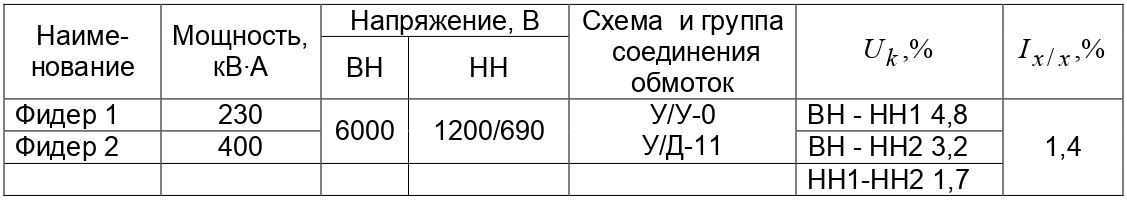

Технические характеристики
