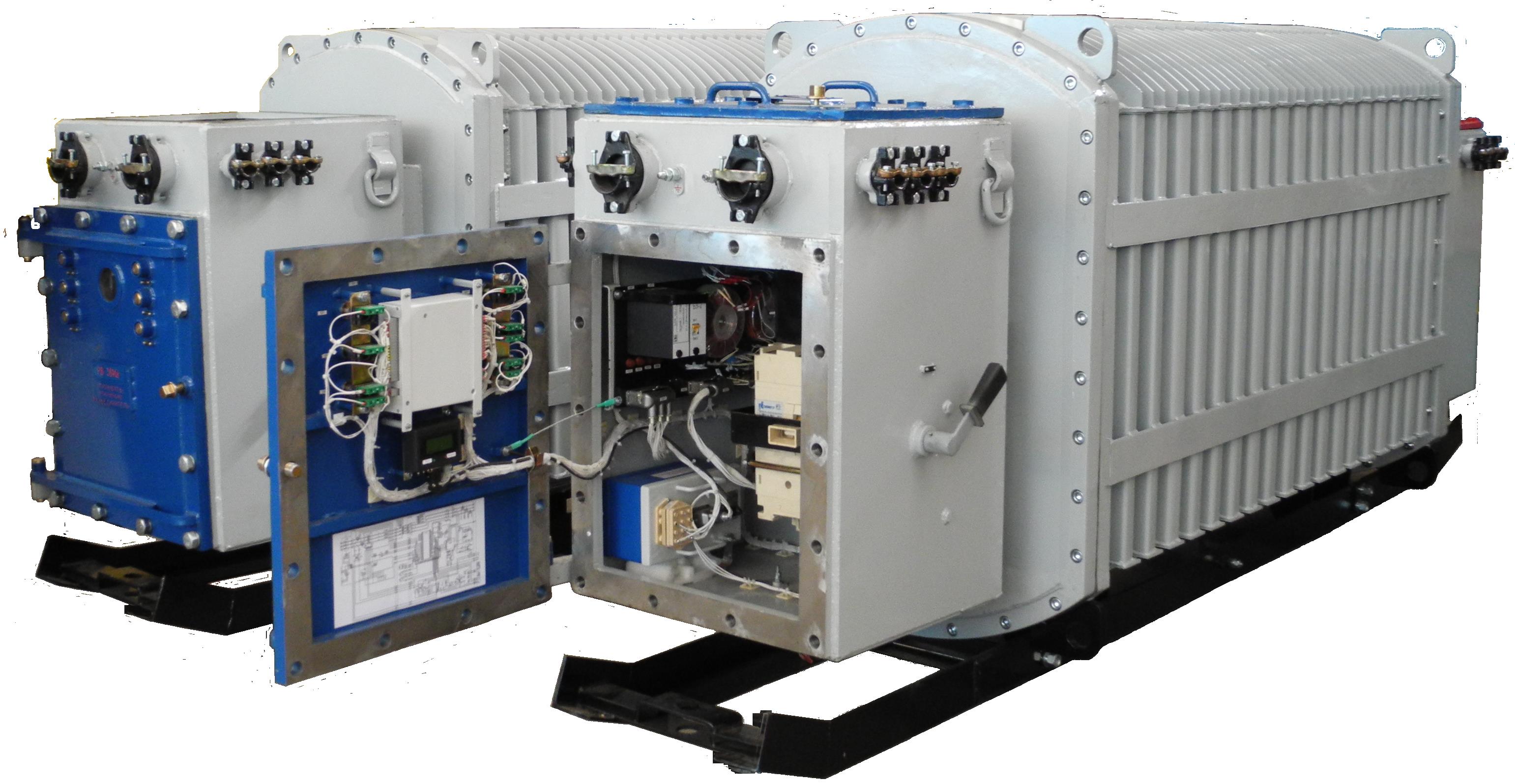

Подстанции ТВПШ являются новой серией взрывобезопасных трансформаторных подстанций, предназначенных для электроснабжения трехфазным переменным током электроприемников добычных участков угольных шахт, опасных по газу (метану) и угольной пыли.
Подстанции ТВПШ могут поставляться с различными модификациями распределительного устройства высшего напряжения (РУВН) и распределительного устройства низшего напряжения (РУНН).
Модификации РУВН:
- 0 – с высоковольтным разъединителем холостого хода;
- 1 – с высоковольтным разъединителем‑выключателем нагрузки;
- 2 – с высоковольтным выключателем (контактором).
Модификации РУНН:
- 0 – с одним коммутационным аппаратом;
- 1 – с несколькими коммутационными аппаратами;
- 2 – без коммутационных аппаратов.
Данные о режиме работы подстанции отображаются на жидкокристаллическом дисплее и на светодиодах блоках защиты и управления с энергонезависимым запоминанием срабатывания и передаются в сеть АСУ‑ТП шахты горному диспетчеру по выделенной телефонной линии.
Подстанция ТВПШ-630/6‑1,2/0,69‑22‑УХЛ5 обеспечивает:
- коммутацию токов нагрузки и токов короткого замыкания на стороне высшего (6000 В) напряжения при помощи вакуумного контактора;
- защиту:
- от токов короткого замыкания, как со стороны высшего, так и со стороны низшего на-пряжения;
- от токов утечки, в том числе предварительный контроль сопротивления изоляции в отходящих присоединениях;
- выходных цепей напряжением 36 В от короткого замыкания и токов утечки;
- от обрыва (несимметрия) фазы в сети ВН и НН;
- от перегрева обмоток трансформатора;
- от дуговых (световых) явлений в корпусе силового трансформатора;
- от сваривания (залипания) контактов вакуумного контактора РУВН;
- от повторных включений (пулеметного эффекта);
- при отказе вакуумного контактора в РУВН подстанции путем отключения КРУ (УРОВ).
Кроме того, имеется возможность подключения газовой защиты.

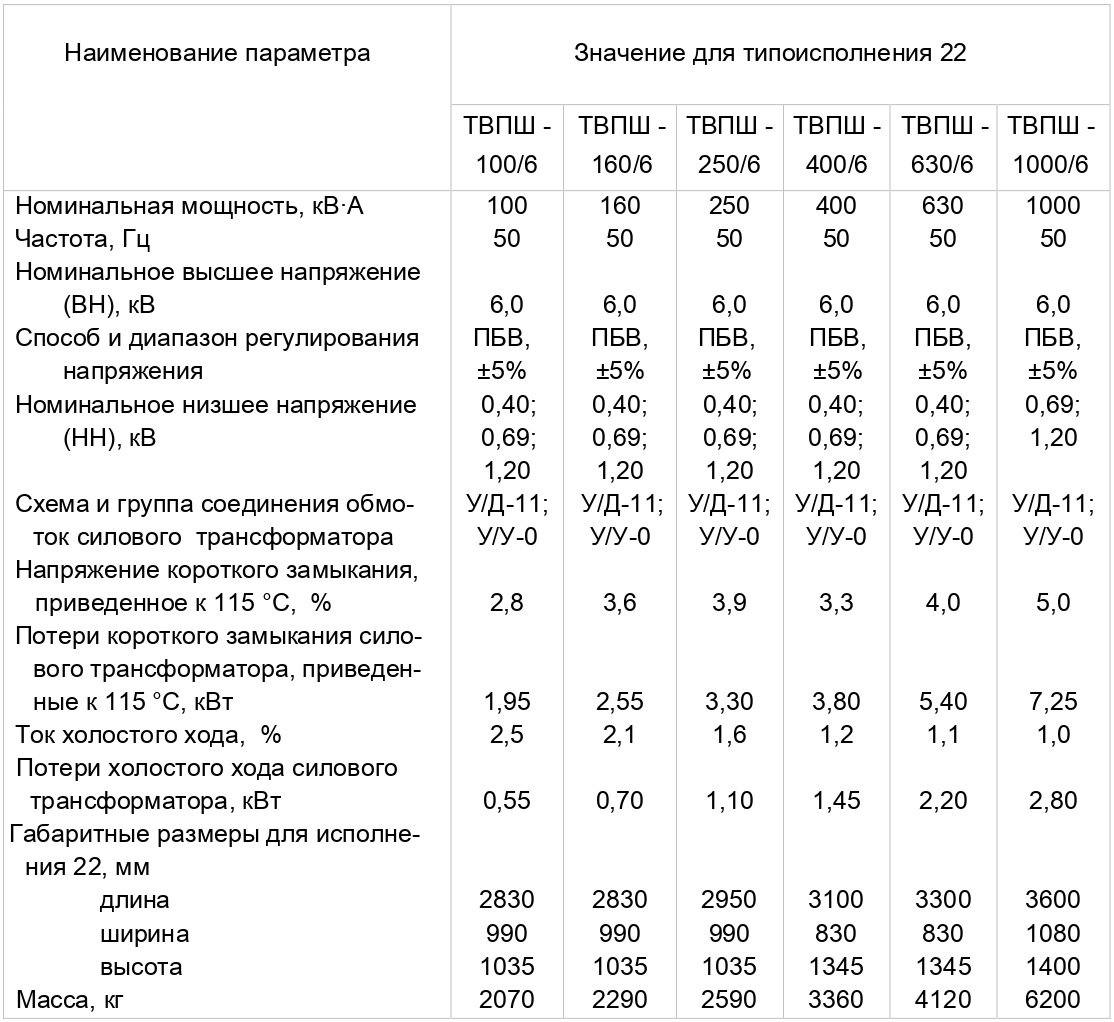

Технические характеристики
